마이크로유체역학 개요: 역사와 정의
마이크로유체역학 기술의 매력적인 역사를 발견하고, 이 기술이 생물학과 의학에서 산업에 이르기까지 다양한 분야를 어떻게 혁신해왔는지 알아보세요. 응용 범위는 드롭 생성부터 생명과학에 이릅니다.
마이크로유체역학은 일반적으로 마이크로리터(10⁻⁶)에서 피코리터(10⁻¹²) 범위의 유체를 조작하고 제어하는 과학입니다. 수십에서 수백 마이크로미터 크기의 채널 네트워크에서 작동합니다. 이러한 초소형 시스템은 약물 전달, 진단, 그리고 랩온어칩(Lab-on-a-Chip) 장치에서 획기적인 발전을 가능하게 했습니다.
이 마이크로유체역학 개요에서는 정밀한 유체 처리와 과학적 탐구에서 무한한 가능성을 열어주는 이 혁명적인 분야를 이해하는 데 도움을 드립니다.
마이크로유체역학이란 무엇인가?
마이크로유체역학은 물리학, 공학, 생물학의 교차점에 있는 학문으로, 수십 년에 걸쳐 발전해왔습니다. 마이크로유체역학은 마이크로채널을 통해 흐르는 유체의 거동을 연구하는 과학이며, 챔버와 채널을 포함하는 초소형 장치를 사용하여 소량(10⁻⁶~10⁻¹² 리터)의 유체를 처리하거나 조작하는 기술입니다.
이 분야는 1990년대 이후 급격히 성장했으며, 생명과학 연구 및 바이오기술 전반에 필수적인 도구로 여겨지고 있습니다. 학계 연구자와 산업계 모두에게 매우 매력적인 기술로 자리잡았는데, 이는 샘플과 시약 소비를 크게 줄이고 실험 시간을 단축하며 응용 비용을 절감하기 때문입니다.
마이크로유체역학의 작동 원리
마이크로유체역학은 작은 부피와 공간을 활용하여 매우 정밀한 유체 제어를 다룹니다. “마이크로”라는 접두사는 다음 특징 중 하나 이상을 나타냅니다:
- 작은 부피 (µL, nL, pL, fL)
- 작은 크기 (mm, µm)
마이크로유체 칩은 마이크로채널이 형성되거나 패턴화된 장치로, 마이크로채널은 서로 연결되어 유체가 한 위치에서 다른 위치로 이동할 수 있도록 합니다.
액티브 마이크로유체역학은 마이크로펌프나 마이크로밸브와 같은 액티브 구성 요소를 통해 유체를 처리하는 것을 의미합니다. 압력 구동 컨트롤러, 펌프식 또는 주사기 펌프와 같은 마이크로펌프는 연속적으로 유체를 공급하거나 용량 조절에 사용됩니다. 반면 마이크로밸브는 정확한 양의 샘플이나 버퍼를 주입할 수 있습니다.
마이크로유체 시스템의 구성 요소
마이크로유체 시스템은 일반적으로 마이크로 수준에서 유체의 흐름을 조작하고 제어하도록 설계된 다양한 구성 요소로 이루어져 있습니다. 여기에는 다음과 같은 일반적인 구성 요소가 포함됩니다:
- 마이크로채널 : 유체가 흐르는 작은 복잡한 경로로, 종종 포토리소그래피와 같은 미세 가공 기술로 제작됩니다.
- 저장소 : 유체가 로드되거나 수집되는 지점으로, 조작 중인 액체의 원천 및 목적지 역할을 합니다.
- 마이크로유체 밸브 : 마이크로채널 내부의 유체 흐름을 조절합니다. 채널의 형상에 의존하는 수동형 또는 전자적으로 제어되는 능동형일 수 있습니다. 밸브는 필요에 따라 유체 흐름을 방향 지정하거나 중단하는 데 중요합니다.
- 마이크로유체 펌프 : 마이크로채널을 통해 유체를 움직이도록 압력 또는 흐름을 생성합니다. 주사기 펌프나 펌프식 펌프 등 여러 유형의 펌프가 마이크로유체 시스템에 통합될 수 있습니다.
- 센서 : 광학적 또는 전기화학적 센서가 통합되어 유체의 속성을 감지하고 분석하여 실시간 모니터링 및 피드백을 제공합니다.
- 검출기 : 유체의 특정 신호 또는 변화를 식별합니다. 일반적인 검출기로는 광학 분석을 위한 광검출기나 전기화학적 센싱을 위한 전극이 있습니다.
- 마이크로유체 칩 : 마이크로유체 칩 자체는 모든 채널, 밸브 및 기타 요소가 통합된 물리적 플랫폼으로 중요한 구성 요소입니다. 일반적으로 유리나 폴리머 재료로 만들어집니다.
- 소프트웨어 및 제어 시스템 : 마이크로유체 시스템의 작동을 프로그래밍하고 모니터링하는 데 사용됩니다. 펌프와 밸브와 같은 다양한 구성 요소를 제어하여 특정 유체 프로세스를 실행합니다.
일부 시스템은 믹서, 마이크로밸브, 검출기, 온도 조절기 등의 추가 구성 요소를 포함합니다. 이러한 구성 요소들은 화학 분석 및 합성에서 생물학 연구 및 진단에 이르기까지 다양한 작업을 수행할 수 있는 마이크로유체 시스템을 조화롭게 작동시킵니다.
마이크로유체역학의 장점 및 핵심 원리
마이크로유체역학은 학계 연구자와 산업계 모두에게 다양한 이점을 제공하는 매우 매력적인 기술입니다.

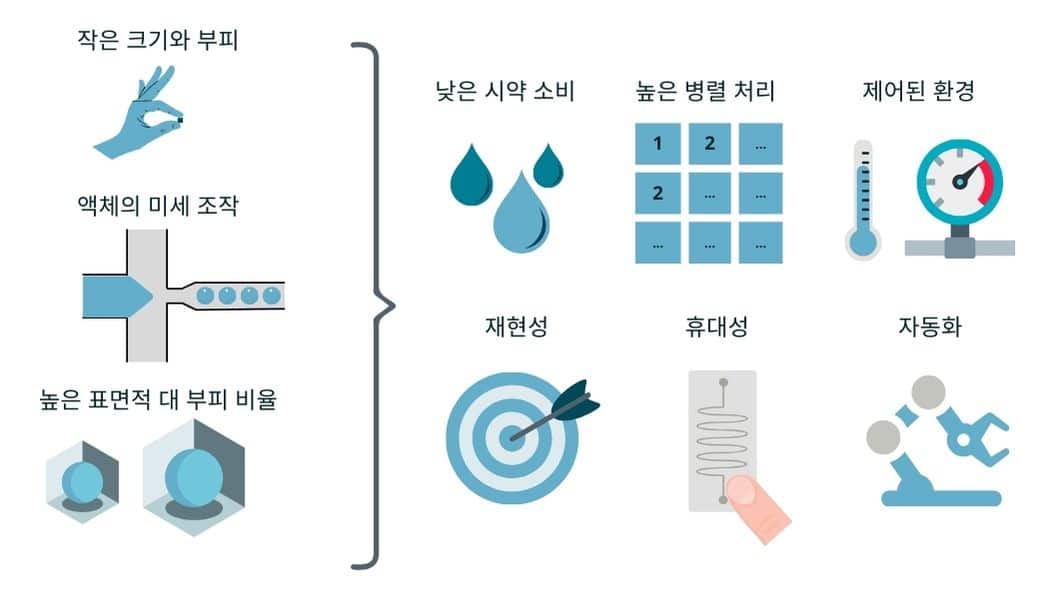

마이크로미터 스케일에서 유체의 행동이 변화하며 다음과 같은 여러 장점이 나타납니다:
- 빠른 열 전달
- 증가된 표면적 대 부피 비율
- 층류 흐름
- 확산 혼합 가능성

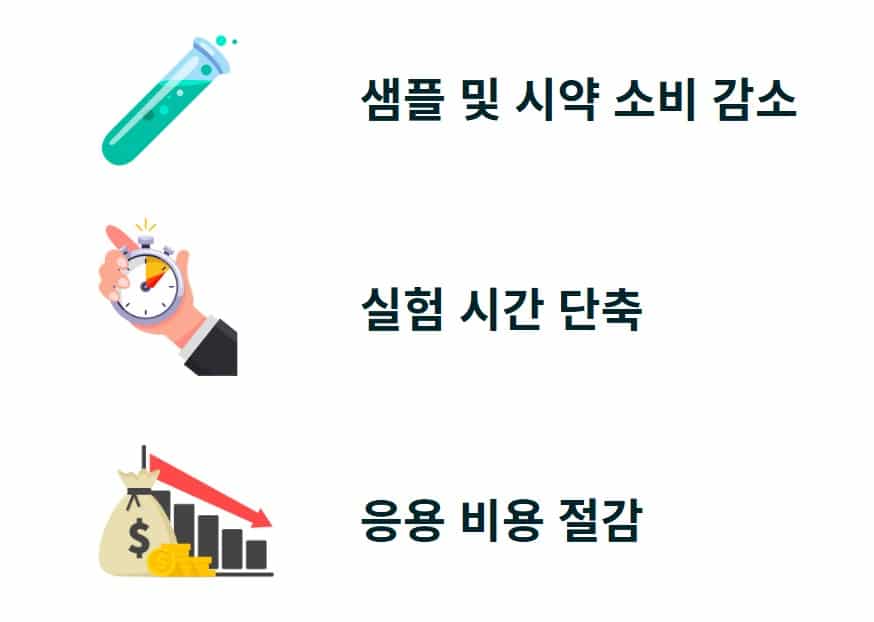

또한 마이크로유체역학은 샘플과 시약 소비를 크게 줄이고 실험 시간을 단축하며 응용 비용을 절감합니다.
전반적인 결과는 효율성의 큰 증가로, 자원 사용과 응용 비용을 크게 줄입니다.
초소형 실험실을 위한 마이크로유체역학
마이크로유체역학과 관련된 핵심 개념은 일반적으로 전체 실험실이 필요한 작업을 간단한 마이크로 크기의 시스템으로 통합할 수 있는 능력입니다. 현재, 전통적인 규모 확장은 다중화로 대체되어 장치의 소형화 덕분에 공정 시간이 크게 단축되고 있습니다. 이는 분석 목적으로뿐만 아니라 나노의학, 정밀 화학, 식품, 환경, 제약 산업과 같은 공정 산업에서 대규모 제조에도 적용됩니다.
다이내믹한 마이크로유체역학 분야를 통해 새로운 가능성이 열립니다.
- 실험 정확성 : 마이크로유체역학은 연구자들이 과학적 문제의 정밀도를 높이고 분자 수준에서 상상할 수 없었던 통찰력을 제공합니다.
- 고효율 : 마이크로유체역학은 병렬 분석을 가능하게 하여 여러 실험을 동시에 실행할 수 있게 해줍니다.
- 비용 절감 : 마이크로유체역학은 작업 품질을 저하시키지 않으면서 비용을 줄이는 방법을 제공합니다.
- 시간 절약 : 연구에서 가장 중요한 자원인 시간은 마이크로유체역학을 통해 실험 시간을 크게 줄임으로써 가치 있는 동맹군이 됩니다.
- 정밀성과 실용성 : 마이크로유체역학은 효율성을 발전의 상징으로 삼아 연구와 산업의 지형을 재편하고 있으며 다양한 분야에서 무한한 가능성을 가지고 있습니다.
정밀 제어와 자동화
마이크로유체 시스템은 우수한 데이터 품질과 개선된 매개변수 제어를 제공하여 높은 성능을 유지하면서 프로세스 자동화를 가능하게 합니다. 이러한 시스템은 최소한의 샘플 처리만으로도 샘플을 처리하고 분석할 수 있습니다. 마이크로유체 칩은 유체 처리 시스템과 결합되어 낮은 전문 지식으로도 다단계 반응을 생성할 수 있는 통합 자동화를 달성합니다.
마이크로유체역학의 기원: 인쇄기의 유체 처리 시스템
마이크로유체역학의 역사는 1950년대로 거슬러 올라가며 주로 잉크젯 프린터 제조에서 시작되었습니다. 이러한 프린터의 메커니즘은 마이크로유체역학에 기반하며 인쇄용 잉크를 운반하는 매우 작은 튜브를 사용합니다.
1970년대에는 실리콘 웨이퍼에 미니어처 가스 크로마토그래프가 제작되었으며, 1980년대 말에는 실리콘 미세 가공 기술을 기반으로 한 최초의 마이크로 밸브와 마이크로 펌프가 발표되었습니다. 그 후 몇 년 동안 여러 실리콘 기반 분석 시스템이 발표되었습니다.
이 모든 예는 유체 부피를 정밀하게 제어하고 유체 처리 시스템을 소형화한다는 점에서 마이크로유체 시스템을 나타냅니다.
이 분야에서 주요 기여 중 하나는 빠른 프로토타이핑 폴리머인 폴리디메틸실록산(PDMS)에서 소프트 리소그래피 기술을 개발한 것으로, 이를 통해 프로토타입 장치를 제작하고 새로운 아이디어를 테스트할 수 있었습니다.
마이크로유체역학의 확장과 구성 요소 개발
1990년대에는 미세 가공 기술의 발전으로 마이크로유체 시스템의 가능성이 크게 확장되었습니다. 연구자들은 화학 분석에서 의료 진단에 이르는 응용을 위해 랩온어칩(Lab-on-a-Chip) 장치를 설계하기 시작했습니다. 이 시대에는 최초로 센서와 밸브가 통합된 마이크로유체 장치가 등장했습니다.
21세기가 시작되면서 마이크로유체역학은 급격한 인기를 끌었습니다. 이 기술은 게놈학, 프로테오믹스, 약물 발견, 그리고 현장 진단에 응용되었습니다. 연구자들은 인간 생리학 조건을 재현하여 더 정확한 테스트를 수행할 수 있는 오가노이드 모델의 잠재력을 탐구했습니다.
현재에도 마이크로유체역학은 정밀성, 확장성, 그리고 다른 과학 분야와의 통합을 향상시키기 위한 연구가 계속 진행되고 있습니다.
수년에 걸쳐 연구자들은 유체 운반, 유체 계량, 유체 혼합, 밸브 제어, 또는 소량의 유체 내 분자의 농축과 분리를 위한 새로운 마이크로유체 구성 요소 개발에 많은 시간을 투자했습니다.
예를 들어, 2006년 Fluigent은 마이크로유체역학에서 유체를 처리하는 새로운 방식인 마이크로유체 압력 펌프를 처음으로 도입한 회사였습니다.
주사기 펌프 대신 압력 기반 펌프를 사용하면 매우 빠른 반응 시간과 맥동 없는 흐름이 가능합니다. 처음에는 이러한 펌프가 마이크로유체 칩 내부의 액체 압력만 제어할 수 있었지만, 나중에 유량 센서와 독특한 피드백 제어 루프를 추가함으로써 Fluigent은 압력과 유량 모두를 제어할 수 있게 되었습니다. 마이크로유체 장치 내 유체의 정밀한 제어는 이전에는 불가능했던 정교한 새로운 응용을 가능하게 했습니다.
최근에는 소규모 스타트업부터 대형 제약 및 생명공학 기업에 이르기까지 다양한 주체들이 개발한 마이크로유체 기반 장치가 점점 더 많이 출시되어 시장에 진입하고 있습니다.
비교 예시: 왜 로봇 대신 마이크로유체 장치를 선택할까?
필요한 부피가 적기 때문에 마이크로유체 기술은 기존 실험실 기술에 대한 유망한 대안을 제공합니다. 이 기술은 몇 제곱센티미터 크기의 단일 칩에서 완전한 실험실 프로토콜을 실행할 수 있게 합니다. 표 1은 주어진 실험(일반적인 효소의 초고속 스크리닝)에서 전통적인 실험실 분석 대신 마이크로유체를 사용했을 때의 주요 장점을 보여줍니다.
| 로봇 | 미세 유체 방울 | |
|---|---|---|
| 총 반응 수 | 5 × 107 | 5 × 107 |
| 반응 부피 | 100 µL | 6 pL |
| 총 부피 | 5,000 L | 150 µL |
| 하루 반응 수 | 73,000 | 1 × 108 |
| 총 시간 | 2년 | 7시간 |
| 플레이트/장치 수 | 260,000 | 2 |
| 플레이트/장치 비용 | $ 520,000 | $1.00 |
| 팁 비용 | $1,000만 | $0.30 |
| 장비 감가상각 비용 | $ 280,000 | $1.70 |
| 기질 비용 | $475만 | $0.25 |
| 총 비용 | $1,581만 | $2.50 |
표: 전통적인 방법과 마이크로유체 에멀젼을 사용한 비교
(Agresti J. J. et al, Ultrahigh-throughput screening in drop-based microfluidics for directed evolution, PNAS 2010, 107:4004-4009에서 허가를 받아 수정. Copyright 2010 National Academy of Sciences, U.S.A [2])
마이크로유체역학의 영향을 더 잘 이해하기 위해 우리는 컴퓨터의 발전과 유사점을 비교할 수 있습니다. 1960년대에는 컴퓨터를 작동하기 위해 전체 방이 필요했습니다. 그 이후로 모든 구성 요소가 크기가 줄었고, 노트북 제품들이 등장했습니다.
이제는 단순한 스마트폰이 이전에 만들어진 어떤 컴퓨터보다도 더 강력해졌으며, 이는 가격을 낮추고 훨씬 더 사용자 친화적인 경험을 제공합니다. 마이크로유체역학도 마찬가지입니다!
마이크로유체역학 응용 개요
마이크로유체역학은 다양한 분야에서 매력적인 기술입니다.
마이크로유체역학은 정밀한 액체 주입 능력을 세포 관류 및 드롭렛 생성 분야로 확장하여, 전통적인 “칩 위 실험실(lab on a chip)” 및 “칩 위 장기(organ on a chip)” 기술의 한계를 벗어나고 있습니다.
작은 유체 부피에 대한 복잡한 제어로 유명한 마이크로유체역학은 기존의 경계를 넘어 다양한 분야에서 응용되고 있습니다.
- 화장품 : 마이크로유체역학은 에멀젼 및 포뮬러를 정밀하게 설계하고, 효율성과 정확성을 높여 제품 개발을 혁신하는 핵심 역할을 합니다.
- 제약 : 특히 약물 발견 과정에서 마이크로유체역학은 실험을 가속화하며, 세련되고 자원 효율적인 접근법을 제공합니다.
- 의료 분야 : 의료 분야는 개인 맞춤형 진단 및 치료에 기여하는 마이크로유체역학으로부터 큰 혜택을 받고 있습니다. 소량의 유체를 조작하는 높은 정밀성 덕분에 새로운 진단 방법과 맞춤형 의료 중재가 가능해졌습니다.
- 화학 : 마이크로유체역학은 화학 공정을 최적화하는 플로우 합성 및 화학량론 도구로 등장했습니다.
- 생물학 : 생물학자들은 마이크로유체역학을 세포 배양 및 3D 프린팅에 활용하여 생리학적 조건을 모방하는 환경을 구축합니다.
- 드롭렛 생성 : 드롭렛 생성 및 조작에 있어 마이크로유체역학은 높은 정밀도로 주목받는 중요한 도구로 자리 잡았습니다.
- 에너지 응용 : 마이크로유체역학은 강화된 석유 회수(EOR) 모델 및 플라즈마 제어 연구에서 중요한 역할을 하며, 다양한 과학 분야에서 적응성을 보여줍니다.
- 산업 응용 : 마이크로유체역학은 산업 분야에서 효율성, 정밀성, 비용 효율성을 높이는 플랫폼을 제공합니다.
산업 응용을 위한 마이크로유체 기술 활용
- 고처리량 스크리닝(High-Throughput Screening):
마이크로유체 장치는 빠르고 병렬 처리가 가능한 실험 수행에서 뛰어난 성능을 보여줍니다. 이는 제약 및 생명공학 산업에서 고처리량 스크리닝에 이상적인 도구입니다. 다양한 조건을 신속하게 테스트할 수 있어 시간과 자원 요구를 줄이는 데 기여합니다. - 공정 소형화(Process Miniaturization):
마이크로유체 시스템은 공정의 소형화를 가능하게 하여 샘플과 시약 소비를 줄입니다. 이는 비용 절감뿐만 아니라 희소하거나 고가의 재료를 다루는 데 유리합니다. - 현장 진단(Point-of-Care Diagnostics):
마이크로유체역학은 현장에서 사용할 수 있는 휴대용 진단 도구 개발에 중요한 역할을 합니다. 이러한 장치는 실시간 모니터링을 위해 산업 환경에서 활용될 수 있으며, 품질 관리를 보장하고 가동 중단 시간을 최소화합니다. - 맞춤형 제조(Customized Manufacturing):
마이크로유체 기술은 특정 제품 개발에 필요한 조건을 충족하기 위한 맞춤형 미세 환경을 구축하는 데 활용됩니다. 이는 특히 최적의 결과를 얻기 위해 특정 조건이 필요한 응용 분야에서 유리합니다. 맞춤형 솔루션: 엔지니어링 박스 - 자동화 및 통합(Automation and Integration):
마이크로유체 구성 요소는 자동화 시스템에 쉽게 통합되어 공정을 간소화하고 수동 개입의 필요성을 줄입니다. 이를 통해 산업 응용에서 전체 작업 효율성을 향상시킬 수 있습니다.
이러한 방식으로 마이크로유체 기술을 활용하면 산업은 공정을 개선하고, 비용을 줄이며, 전반적인 생산성을 향상시킬 수 있습니다.
마이크로플루идics가 어떻게 연구를 한 단계 끌어올릴 수 있는지 궁금하신가요? 저희 솔루션이 어떻게 가장 야심찬 설계를 현실로 실현할 수 있도록 도와드리는지 함께 알아보세요.
결론
마이크로유체역학은 혁신적인 새로운 가능성을 제공합니다. 이는 여전히 매우 새로운 기술이며, 유체 물리학 전문가가 아닌 임상의, 세포 생물학자, 공중 보건 담당자와 같은 사용자들을 위해 해결해야 할 많은 문제가 남아 있습니다.
마이크로유체 응용 및 제품은 이미 시장에 존재하며, 특히 나노의학 분야에서 DNA, 단백질, 박테리아 등 분자의 더 정밀한 분석 또는 단일 세포 수준에서의 분석을 가능하게 하고 있습니다. 고처리량 스크리닝 및 오가노이드 기술의 지속적인 발전은 더 빠르고 더 나은 약물 개발로 이어질 것입니다. 랩온어칩(Lab-on-a-Chip)과 마이크로 TAS(Micro Total Analysis Systems)의 발전, 그리고 마이크로유체 기술과 자동화의 결합 가능성으로 인해 새로운 진단 제품은 더 저렴하고 빨라질 것이며, 개발도상국에 혜택을 가져올 것입니다.
